Passat B6 - Beleuchtung Ablagefach links

Passat B6 - Beleuchtung Ablagefach links

Auf der linken Seite neben dem Lenkrad ist ein aufklappbares Ablagefach angebracht. Leider ist es dort ziemlich dunkel, so dass man nicht sieht, was darin enthalten ist. Beim Einbau der Fußraumbeleuchtung kam mir die Idee, die gleiche Lampe auch in das Ablagefach einzubauen.

Benötigete Teile

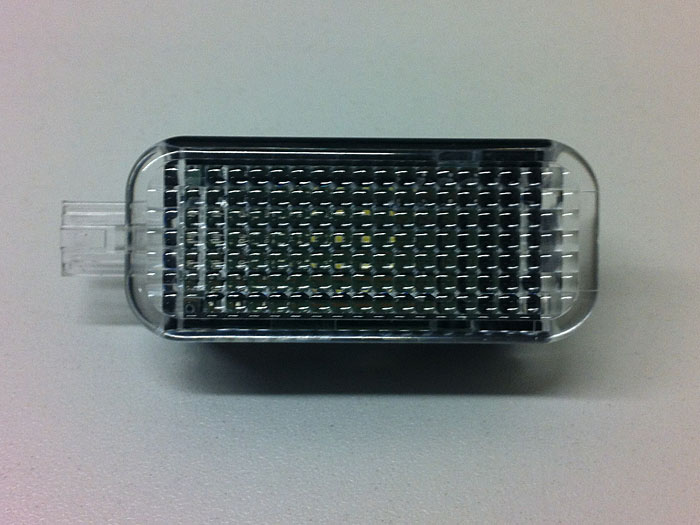

• 1x 4E0 947 415 -> Passat CC LED-Leuchte
• 1x 4B0 971 832 -> Flachsteckergehäuse für LED-Leuchte
• 1x 000 979 009 E -> Einzelleitung mit 2 Kontakten

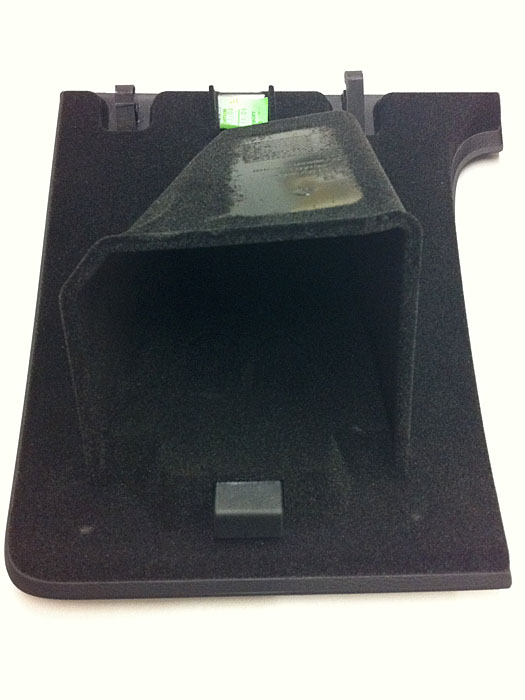

Ausbau des Ablagefachs

Das Fach etwas öffnen und mit der Hand die obere Haltelasche vorsichtig soweit nach oben biegen, bis sich das Fach ganz nach unten aufklappen lässt. Nun kann man das Fach nach hinten abziehen.

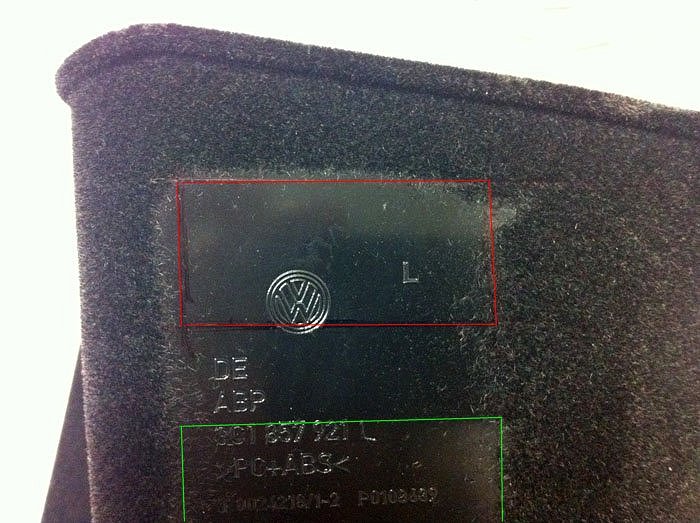

Anzeichnen des Ausschnitts

Auf der Oberseite des Fachs gibt es eine Kunststofffläche, die nicht beflockt ist. Dort habe ich ziemlich weit oben den Ausschnitt angezeichnet, Einbauöffnung: 47 mm x 22 mm. Nun kann man mit einem Dremel an den angezeichneten Schnittlinien entlang die Öffnung schneiden. Mit einer Feile die Grate entfernen und die runden Ecken begradigen, bis die Leuchte eingeclipst werden kann.

Achtung! Ich habe die rot angezeichnete Fläche ausgeschnitten, in dieser Position stößt die Leuchte beim Schließen des Fachs gegen eine Box unter dem Armaturenbrett und wird ein Stückchen herausgeschoben, die Leuchte hält trotzdem im Fach. Besser ist es, den Ausschnitt weiter unten zu schneiden, siehe grüne Linie. Am besten man befestigt die Leuchte vor dem Schneiden auf der Oberseite mit einem Klebestreifen und testet in welcher Position das Fach problemlos schließt. Es reicht, wenn ich Lehrgeld zahlen musste ;-)

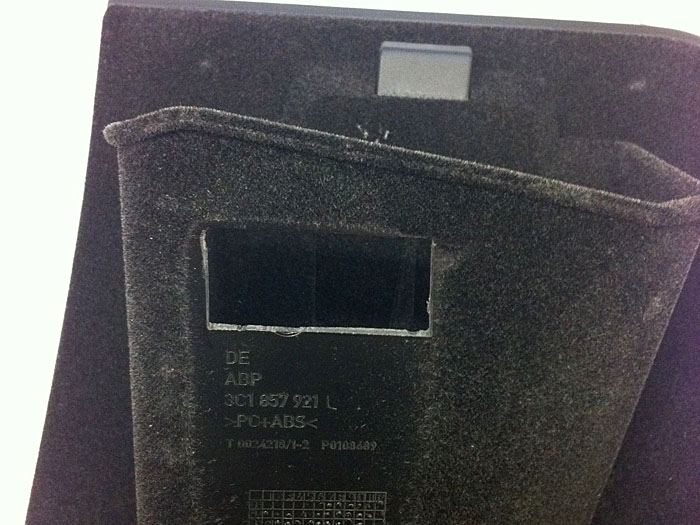

Öffnung ausgeschnitten

Elektrischer Anschluss

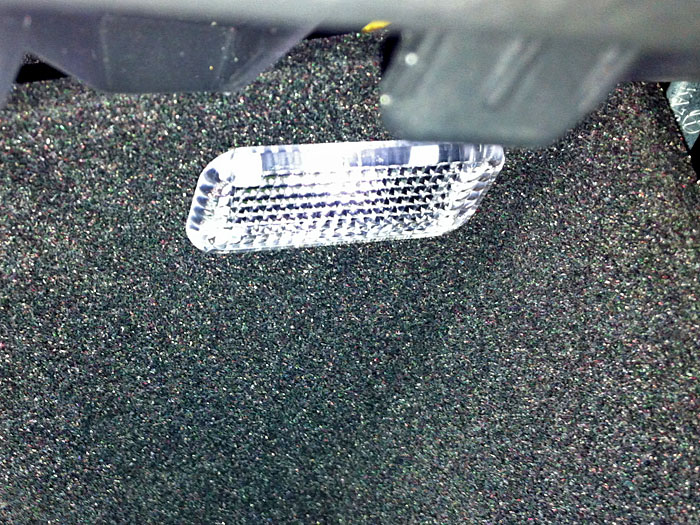

Ich habe Plus von der Armaturenbeleuchtung am Helligkeitsregler abgegriffen und die Masse von einem Massepunkt unter dem Armaturenbrett. Das Fach ist nun schön beleuchtet.
