Schalter um Mittelkonsole

Um den Schalthebel herum sind einige Schalter angebracht. Bei unserem Passat waren rechts die hinteren beiden Plätze nicht belegt. Das kann natürlich nicht so bleiben ;-). Um diesen optischen Mangel abzustellen habe ich mir die entsprechenden Schalter (Taster) besorgt und eingebaut. Mit dem Sonnenrollotaster kann man z. B. die Fernbedienung für einen Garagentoröffner ansteuern. Für den Taster des Adaptiven Fahrwerks habe ich noch keine Idee.

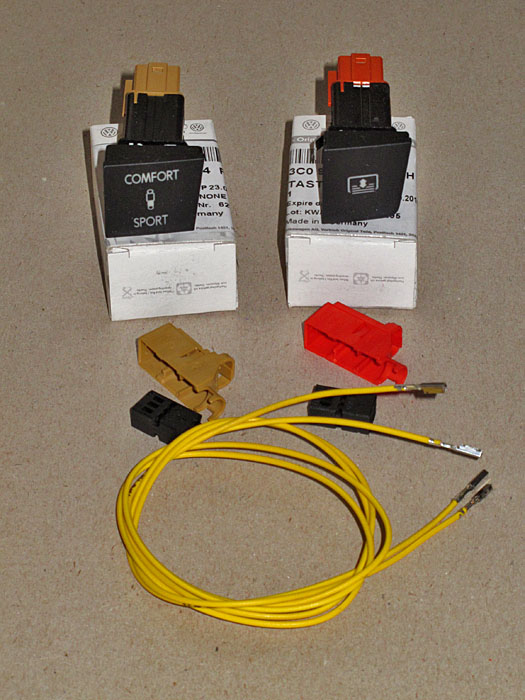

Taster, Kontaktgehäuse und Einzelleitungen

Taster, Kontaktgehäuse und Einzelleitungen

Hinten rechts: Taster Sonnenrollo

  • 1x 3C0 959 563 A REH -> Taster Sonnenrollo
  • 1x 4D0 971 636 B -> Kontaktgehäuse für Schalter Sonnenrollo
  • 2x 000 979 009 E -> Einzelleitung 0,5
  • 1x 000 979 950 Textilklebeband, schwarz

PIN Belegung des Sonnenrollotasters

  • PIN 1 nicht belegt
  • PIN 2 nicht belegt
  • PIN 3 LED plus (Lichtanschluss für LED)
  • PIN 4 Schaltkontakt
  • PIN 5 Schaltkontakt
  • PIN 6 LED minus (Masseanschluss für LED)

Mitte rechts: Taster Adaptives Fahrwerk

  • 1x 3C0 927 124 REH -> Taster Adaptives Fahrwerk
  • 1x 4D0 971 636 A -> Kontaktgehäuse (braun)
  • 1x 000 979 009 E -> Einzelleitung 0,5
  • 1x 000 979 950 Textilklebeband, schwarz

PIN Belegung des Sonnenrollotasters

  • PIN 1 nicht ermittelt
  • PIN 2 nicht ermittelt
  • PIN 3 LED plus (Lichtanschluss für LED)
  • PIN 4 nicht ermittelt
  • PIN 5 nicht ermittelt
  • PIN 6 LED minus (Masseanschluss für LED)

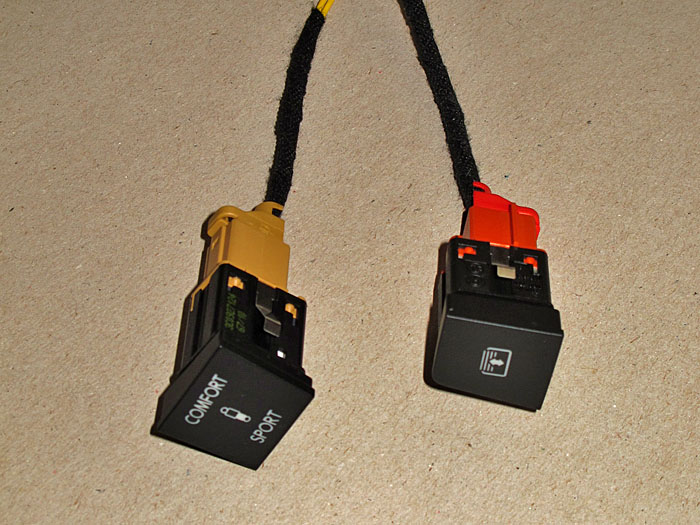

Kontaktgehäuse mit Einzelleitungen bestückt

Kontaktgehäuse mit Einzelleitungen bestückt

Plus und Minus für die LED habe ich von der Steckdose (Zigarettenanzünder) abgezweigt.
Wie die Fernbedienung für einen Garagentoröffner angesteuert wird, ist in einem Thread auf Motor-Talk.de sehr gut beschrieben: Link zu Motor-Talk.de

Kontaktgehäuse mit Einzelleitungen bestückt

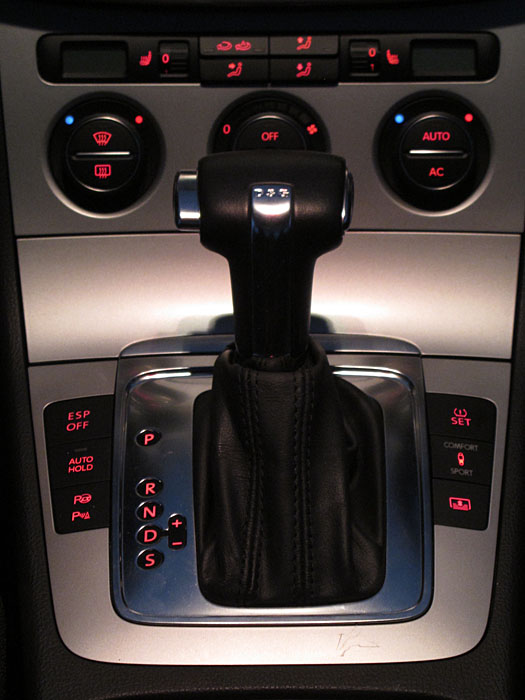

Nach dem Einbau der Schalter sieht die Konsole doch kompletter aus ;-)
